Posto Externo de Guias
O Poste Guia Externo fornece orientação externa confiável para conjuntos de matrizes, moldes e equipamentos de estampagem que exigem movimento linear preciso. Projetado com construção em aço durável e processos avançados de fabricação, ele proporciona operação suave e posicionamento consistente ao longo de ciclos de produção repetidos. O design de montagem externa melhora a acessibilidade e a estabilidade do sistema, ao mesmo tempo em que apoia o alinhamento preciso dos componentes.
- Suporta sistemas de orientação externos precisos: Oferece alinhamento confiável para ferramentas exigentes.
- Resiste à deformação durante operação pesada: Mantém a integridade estrutural sob cargas contínuas.
- Facilita tarefas de manutenção de equipamentos mais rápidas: Simplifica os procedimentos de inspeção e substituição de componentes.
- Compatíveis com múltiplas configurações de dados: Adapta-se facilmente a diversas aplicações de ferramentas.
Descrição do Produto
Introdução

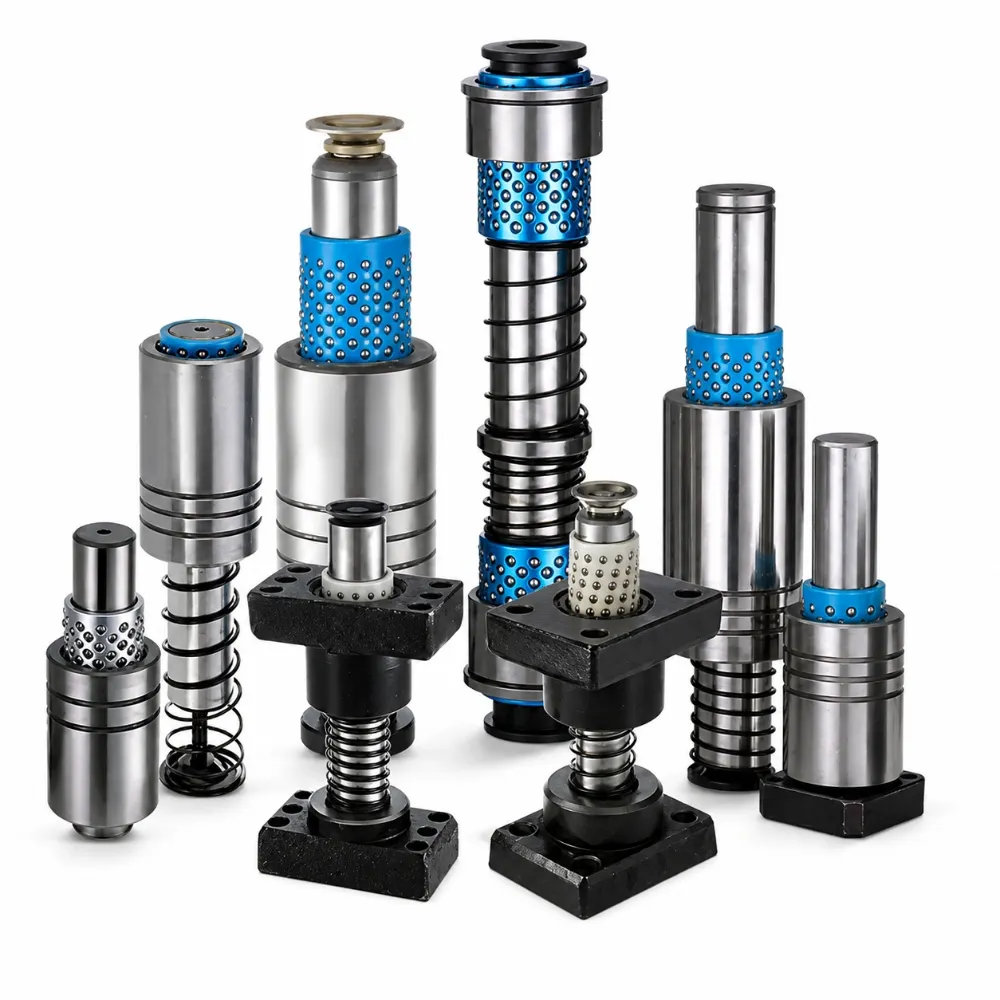

O Poste Guia Externo é um componente guia importante projetado para estampar matrizes, bases de moldes, conjuntos de matrizes e diversos sistemas de ferramentas de precisão. Posicionado fora do conjunto do chip, ele ajuda a manter o alinhamento preciso entre as seções móveis durante a operação. Orientações confiáveis são essenciais para garantir a precisão dimensional, reduzir erros de produção e melhorar a qualidade geral dos produtos estampados ou conformados. Sua estrutura estável o torna adequado tanto para ambientes de fabricação padrão quanto de alta precisão.
Fabricado com aço de rolamento de qualidade premium e processado por usinagem de precisão, tratamento térmico e operações de retificação, o Poste Externo oferece excelente dureza, resistência ao desgaste e resistência mecânica. O acabamento liso da superfície ajuda a reduzir o atrito durante o movimento contínuo, enquanto a construção endurecida aumenta a durabilidade em condições de trabalho exigentes. Essas características contribuem para uma maior estabilidade operacional e uma vida útil mais longa para sistemas de matriz e molde.
Os Postes Guia Externos são amplamente utilizados na fabricação automotiva, produção de eletrônicos, fabricação de eletrodomésticos, ferramentas aeroespaciais, máquinas industriais e aplicações de conformação de metais. Disponíveis em múltiplos diâmetros, comprimentos e configurações de montagem, eles podem atender a uma ampla gama de necessidades de ferramentas. Materiais personalizados, dimensões e tratamentos de superfície também estão disponíveis para apoiar projetos especializados, oferecendo aos fabricantes soluções de orientação confiáveis para processos de produção de precisão.
Especificações
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Posto Externo de Guias |
| Material | SUJ2 / GCr15 Aço de Rolamento |
| Acabamento de Superfície | Ground de Precisão |
| Dureza | HRC 58-62 |
| Tipo Guiado | Sistema de Guiamento Externo |
| Faixa de Diâmetro | Ø20 mm – Ø80 mm |
| Faixa de comprimento | 100 mm – 600 mm |
| Tratamento de Superfície | Placagem cromada dura opcional |
| Retidão | ≤0,005 mm/100 mm |
| Concensicidade | Alta Precisão |
| Tipo de Instalação | Encaixe por pressão / Montagem por ferrolho |
| Ambiente Operacional | Sistemas de Ferramentas Industriais |
| Vida útil | Operação Contínua de Longo Prazo |
| Personalização | OEM & ODM Disponível |
Três aspectos principais de personalização, adaptados às suas necessidades
Combinar diferentes métodos de personalização para atender a diferentes requisitos.
Manufatura de Precisão, Qualidade Excelente
Estabilidade Estrutural Aprimorada
O design de guiamento externo fortalece o suporte geral à montagem do chip, ajudando a manter a precisão consistente do posicionamento enquanto reduz movimentos indesejados durante operações de fabricação exigentes.
Excelente Proteção contra Corrosão
Tratamentos opcionais de superfície oferecem proteção adicional contra umidade, contaminantes e ambientes hostis da oficina, ajudando a preservar o desempenho dos componentes por períodos prolongados.
Integração eficiente de montagem
Projetado para instalação conveniente e compatibilidade com várias configurações de conjuntos de matriz, permitindo que os fabricantes simplifiquem os procedimentos de ajuste e reduzam o tempo de ajuste.
Retenção Dimensional Confiável
Materiais de alta qualidade e processos controlados de tratamento térmico ajudam a manter dimensões críticas sob tensões mecânicas repetidas, apoiando a precisão a longo prazo em aplicações de produção.
Serviço Refinado, Tempo de Entrega Reduzido
Da revisão de design à entrega, oferecemos acompanhamento dedicado e individual durante todo o processo.
Consultoria → fornecer desenhos → revisão de projeto e orçamento → processamento de pedidos→, inspeção de qualidade → entrega pontual → acompanhamento pós-venda
Nossas Vantagens
Apoiados por mais de 25 anos de experiência em engenharia, nossa equipe oferece serviços abrangentes — desde o design personalizado de moldes e usinagem de precisão até a produção em larga escala — apoiados por um robusto sistema de garantia de qualidade e um atendimento proativo ao cliente. Certificados sob ISO9001, ISO14001 e IATF 16949, buscamos continuamente excelência em qualidade, inovação e satisfação do cliente.
Mais de 100.000 unidades em estoque, com envio em 2 horas para produtos padrão.
Implementação de um sistema de inspeção em três etapas — verificação inicial de material, inspeção em processo e inspeção final.
Grande estoque e resposta rápida, garantindo entrega pontual com inspeção 100% do produto.
Faixa de Aplicação
A escolha preferida em vários setores.
FAQ
Para que serve um Poste de Guia Externo?
Um Poste Guia Externo é usado para guiar e alinhar seções móveis de conjuntos de matrizes, moldes e ferramentas de estampagem. Ele ajuda a manter a precisão do posicionamento e apoia a operação estável durante os processos de fabricação.
Quais materiais são comumente usados para os Postes Externos de Guia?
A maioria dos postes guias externos é fabricada com aço de rolamento de alta qualidade, como SUJ2 ou GCr15. Esses materiais proporcionam excelente dureza, resistência ao desgaste e durabilidade a longo prazo.
Os Postes de Guias Externos podem ser personalizados?
Sim. Diâmetros, comprimentos, estilos de montagem, tratamentos superficiais e especificações de materiais personalizados podem ser produzidos de acordo com desenhos do cliente ou requisitos específicos da aplicação.
Quais indústrias costumam usar os Postes de Guias Externos?
Os Postes Guia Externos são amplamente usados em estampagem automotiva, fabricação de eletrônicos, produção de eletrodomésticos, ferramentas aeroespaciais, fabricação de metais, máquinas industriais e aplicações de moldes de precisão.
Como faço para selecionar o Guia Externo correto?
A seleção depende de fatores como tamanho do chip, requisitos de carga, velocidade de operação, método de instalação e projeto das ferramentas. Especificações técnicas e detalhes da aplicação ajudam a determinar o modelo mais adequado.
