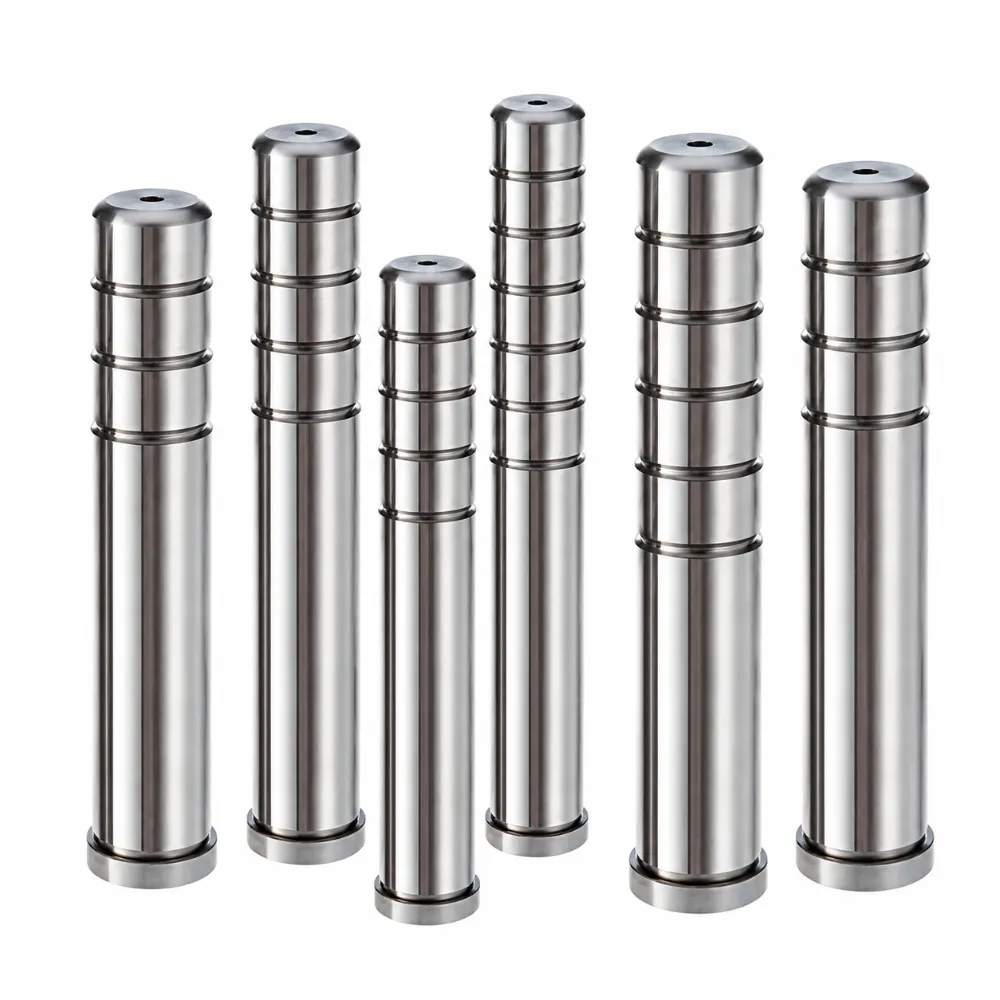

Pilar Guia para Molde de Estampagem Metálica
O pilar guia do molde de estampagem metálica foi projetado para suportar o alinhamento preciso do matrizel em aplicações de conformação e estampagem de metais. Ele garante um movimento controlado entre as seções do cunho, ajudando a manter a precisão da produção e a estabilidade operacional. Construído em aço tratado termicamente, Ele oferece excelente durabilidade e resistência a tensões mecânicas repetidas. A superfície de esmerilamento de precisão promove uma ação de guiamento suave e desempenho confiável durante processos de fabricação contínuos. É amplamente utilizado em ferramentas de estampagem que exigem alinhamento confiável e vida útil de longo prazo.
- Desempenho Estável em Operação em Alta Velocidade: Mantém a precisão durante ciclos rápidos de estampagem
- Projeto de Capacidade de Distribuição de Carga Aprimorada: Equilibra a força entre os componentes do chip de forma uniforme
- Estrutura de Longa Vida Útil e Durabilidade: Prolonga a vida útil operacional sob uso intenso
- Controle de Movimento de Engajamento do Die Suave: Garante alinhamento consistente durante os ciclos de movimento
Descrição do Produto
Introdução
O pilar guia do molde de estampagem metálica é um componente essencial usado nas matrizes de estampagem para garantir o alinhamento preciso entre as seções superior e inferior do cunho. Ele desempenha um papel vital na manutenção do movimento preciso durante os socos, Blanking, e operações de formação. Fornecendo orientação estável durante todo o processo de estampagem, Isso ajuda a melhorar a consistência da produção, reduzir variação dimensional, e apoiar o desempenho eficiente das ferramentas em ambientes de manufatura exigentes.
Fabricado com aço liga endurecida de alta qualidade e processado por moagem de precisão, O pilar guia do molde de estampagem metálica oferece excelente resistência ao desgaste, Força, e estabilidade dimensional. Seu acabamento superficial liso minimiza o atrito entre os componentes guiadores, Garantindo movimento confiável durante operação contínua. A estrutura robusta foi projetada para suportar cargas de impacto repetitivas comumente encontradas em aplicações de estampagem de alta velocidade, ajudando a estender a vida útil das ferramentas e reduzir as necessidades de manutenção.
O pilar guia do molde de estampagem metálica está disponível em vários diâmetros e comprimentos para acomodar diferentes configurações de matrizes. Pode ser produzido de acordo com ISO, DE, ELE, ou especificações personalizadas para atender a requisitos industriais específicos. Amplamente utilizado na produção de peças automotivas, Fabricação de hardware eletrônico, Componentes do aparelho, e indústrias de conformação de metais de precisão, Ele oferece desempenho confiável de alinhamento e confiabilidade operacional de longo prazo para sistemas modernos de estampagem e ferramentas.
Especificações
| Item | Descrição |
|---|---|
| Nome do produto | Pilar Guia para Molde de Estampagem Metálica |
| Tipo de produto | Guia / Pilar Guia |
| Material | SUJ2 / GCr15 / 100Cr6 |
| Dureza | HRC 58–62 |
| Acabamento de Superfície | Ground de Precisão |
| Rugosidade da Superfície | Ra 0,2–0,8 μm |
| Retidão | ≤ 0.005 mm |
| Arredondamento | ≤ 0.003 mm |
| Faixa de Diâmetro | 10 mm – 80 mm |
| Faixa de comprimento | 80 mm – 1200 mm |
| Tolerância | Norma ISO / DIN |
| Serviço Personalizado | Disponível |
Três Aspectos Principais de Personalização, Adaptado às Suas Necessidades
Combinar diferentes métodos de personalização para atender a diversos requisitos.
Manufatura de Precisão, Qualidade Excelente
Capacidade Superior de Resistência ao Impacto
Projetado para suportar forças repetitivas de estampagem, Mantendo a integridade estrutural e o desempenho confiável de guiamento sob operações exigentes de conformação de metais de alta velocidade.
Controle de Movimento de Precisão do Cunho
Fornece orientações precisas durante todo o ciclo de estampagem, garantindo um curso suave do chip e melhorando a consistência na produção de componentes metálicos acabados.
Redução dos Requisitos de Manutenção das Ferramentas
Materiais de alta qualidade e acabamento preciso ajudam a minimizar o desgaste, Redução da frequência de manutenção e diminuição do tempo de inatividade em ambientes industriais de manufatura.
Adaptável a Diversos Sistemas de Dados
Disponível em vários tamanhos e especificações, permitindo integração perfeita em diferentes matrizes de estampagem e aplicações personalizadas de ferramentas de moldagem metálica.
Serviço Refinado, Tempo de Entrega Reduzido
Da revisão de projeto à entrega, Oferecemos acompanhamento dedicado e individualizado durante todo o processo.
Consultoria → Fornecer Desenhos → Revisão de Projetos & Orçamento → Processamento → Inspeção de Qualidade → Entrega Pontual → Acompanhamento Pós-venda
Nossas Vantagens
Apoiado por mais de 25 anos de experiência em engenharia, Nossa equipe oferece serviços abrangentes — desde design personalizado de moldes e usinagem de precisão até produção em larga escala — apoiados por um robusto sistema de garantia de qualidade e um atendimento ao cliente proativo. Certificado sob ISO9001, ISO14001, e IATF 16949, Buscamos continuamente excelência em qualidade, Inovação, e satisfação do cliente.
Mais de 100,000 Unidades em estoque, com envio em 2 horas para produtos padrão.
Implementação de um sistema de inspeção em três estágios — verificação inicial de material, Inspeção em Processo, e inspeção final.
Grande estoque e resposta rápida, Garantindo entrega pontual com inspeção 100% do produto.
Faixa de Aplicação
A escolha preferida em diversos setores.
FAQ
Q1: Para que serve um pilar guia de molde de estampagem metálica?
Ele é usado para garantir alinhamento preciso e movimento suave entre os moldes de estampagem superior e inferior durante operações de conformação de metais.
Q2: Quais materiais são comumente usados?
Normalmente é feito de aço de liga endurecida, como o GCr15, SUJ2, ou 100Cr6 para alta resistência e desgaste.
Q3: Pode ser personalizado??
Sim, Diâmetro, Comprimento, Dureza, e a tolerância pode ser personalizada de acordo com diferentes requisitos de matriz de estampagem.
4º trimestre: É adequado para produção em alta velocidade?
Sim, Ela foi projetada para ambientes de estampagem de alta velocidade com desempenho estável sob cargas contínuas de impacto.
Pergunta 5: Onde é comumente usado?
É amplamente utilizado em peças automotivas, Hardware eletrônico, Componentes do aparelho, e indústrias de estampagem de metais de precisão.
