Estampagem de Metal no Poste Guia
Os Marcos Guias para Matrizes de Estampagem Metálica são projetados para fornecer orientação confiável e suporte estrutural para conjuntos de matriz de precisão. Fabricados com aço premium e processados com tecnologia avançada de usinagem, eles proporcionam operação suave e excelente resistência à deformação durante ciclos de produção repetidos. Esses componentes ajudam a melhorar a estabilidade do chip, aumentar a consistência da produção e proteger peças críticas das ferramentas contra danos prematuros. Adequados para uma ampla gama de aplicações de conformação e estampagem de metais, eles oferecem desempenho confiável tanto em sistemas de ferramentas padrão quanto personalizados.
- Desempenho Otimizado da Dureza da Superfície: Melhora a durabilidade contra atrito contínuo de forma eficaz.
- Operação Estável em Altas Velocidades: Mantém uma orientação suave durante a estampagem rápida.
- Ground de Precisão para Consistência: Garante um movimento uniforme entre os ciclos de produção.
- Adaptável a Diversos Sistemas de Ferramentas: Suporta múltiplas configurações industriais de die de forma confiável.
Descrição do Produto
Introdução

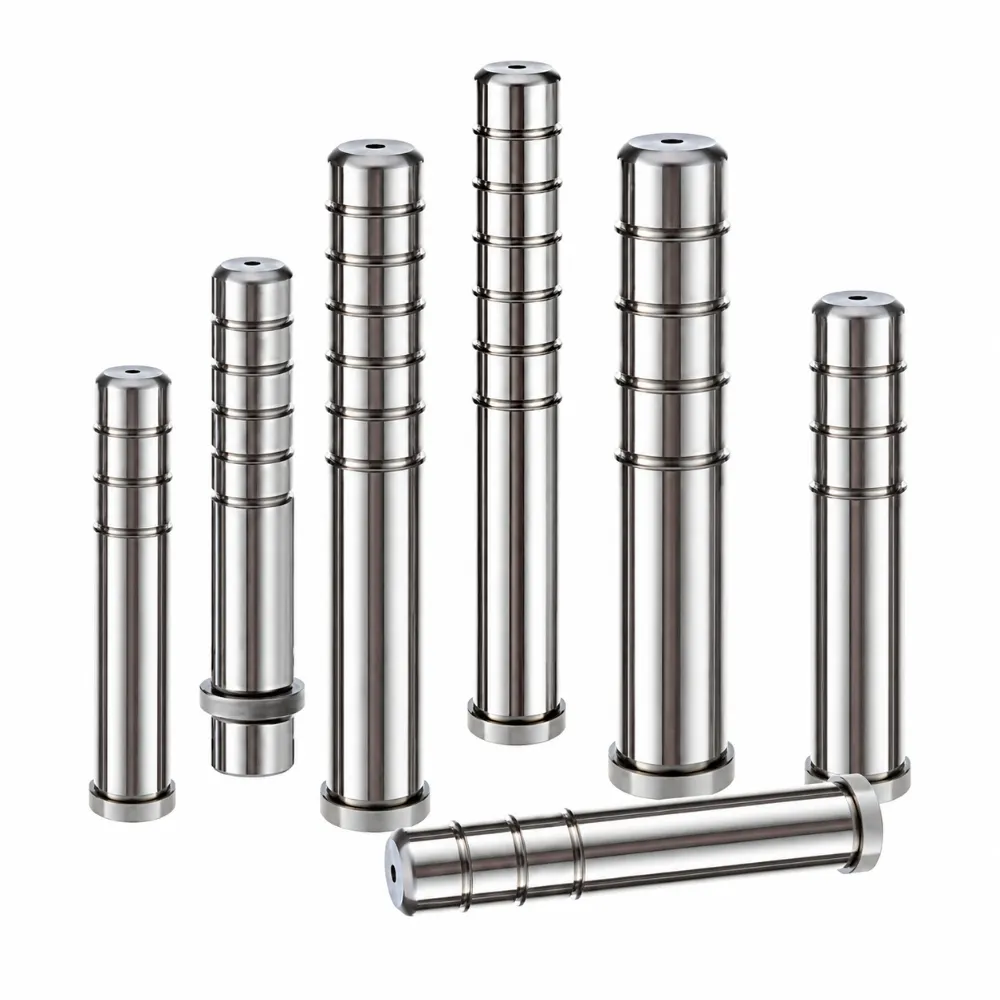

O Marco Guia para Matrizes de Estampagem Metálica é um componente essencial usado em matrizes de estampagem, matrizes progressivas e sistemas de ferramentas de precisão. Ele foi projetado para garantir alinhamento preciso entre as seções superior e inferior do cunho durante a produção, ajudando a melhorar a precisão do estampado e manter a qualidade consistente do produto. Fabricado com aço de suporte de alta qualidade, o poste guia oferece excelente estabilidade dimensional, movimento suave e desempenho confiável em ambientes industriais exigentes.
Por meio de processos de esmerificação de precisão, tratamento térmico e acabamento superficial, o poste guia alcança dureza, resistência ao desgaste e durabilidade excepcionais. Sua construção robusta ajuda a reduzir o atrito e o desgaste dos componentes, estendendo a vida útil tanto do conjunto de matrizes quanto dos componentes relacionados às ferramentas. O movimento guiado com precisão também minimiza erros de alinhamento, reduzindo o tempo de inatividade e melhorando a eficiência geral da fabricação.
Os Guias para Matrizes de Estampagem Metálica são amplamente utilizados na fabricação de peças automotivas, produção de eletrônicos, componentes de eletrodomésticos, aplicações aeroespaciais, fabricação de metais e indústrias de equipamentos industriais. Disponíveis em vários diâmetros, comprimentos e estilos de instalação, esses guias podem atender a diferentes requisitos de ferramentas e padrões do setor. Tamanhos personalizados, materiais e tratamentos de superfície também estão disponíveis para apoiar projetos OEM e ODM, oferecendo soluções confiáveis para aplicações de estampagem e conformação de precisão em todo o mundo.
Especificações
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Estampagem de Metal no Poste Guia |
| Material | SUJ2 / GCr15 Aço de Rolamento |
| Acabamento de Superfície | Polimento de Precisão e Polido |
| Dureza | HRC 58-62 |
| Tolerância | ±0,005 mm |
| Retidão | ≤0,003 mm/100 mm |
| Faixa de Diâmetro | Ø10 mm – Ø80 mm |
| Faixa de comprimento | 50 mm – 500 mm |
| Tratamento de Superfície | Placagem Dura de Cromado (Opcional) |
| Tipo Guiado | Rolamento liso / Rolamento de esferas |
| Tipo de Instalação | Ajuste Pressado / Tipo de Ombro |
| Lubrificação | Sulco de óleo opcional |
| Padrão | DIN, EXP, MISUMI Standard |
| Vida útil | Uso Industrial de Longo Prazo |
| Personalização | OEM & ODM Disponível |
Três aspectos principais de personalização, adaptados às suas necessidades
Combinar diferentes métodos de personalização para atender a diferentes requisitos.
Manufatura de Precisão, Qualidade Excelente
Precisão Superior do Alinhamento
Projetado com tolerâncias de fabricação rigorosas para manter o posicionamento preciso do chip, ajudando a reduzir a variação dimensional, melhorar a repetibilidade e garantir desempenho consistente de estampagem ao longo dos ciclos de produção.
Capacidade de Carga Ampliada
Projetado para suportar operações contínuas de alta pressão, fornecendo orientação estável sob condições de trabalho exigentes, ao mesmo tempo em que suporta aplicações de estampagem e conformação de alta capacidade de forma eficaz.
Redução dos Requisitos de Manutenção
O acabamento superficial otimizado e a estrutura endurecida minimizam o desgaste entre os componentes móveis, reduzindo a frequência de manutenção e ajudando os fabricantes a diminuir os custos operacionais de longo prazo.
Opções de Personalização Flexíveis
Disponível em múltiplos diâmetros, comprimentos, estilos de montagem e categorias de materiais, permitindo fácil adaptação a diversos designs de conjuntos de matrizes e requisitos industriais especializados.
Serviço Refinado, Tempo de Entrega Reduzido
Da revisão de design à entrega, oferecemos acompanhamento dedicado e individual durante todo o processo.
Consultoria → fornecer desenhos → revisão de projeto e orçamento → processamento de pedidos→, inspeção de qualidade → entrega pontual → acompanhamento pós-venda
Nossas Vantagens
Apoiados por mais de 25 anos de experiência em engenharia, nossa equipe oferece serviços abrangentes — desde o design personalizado de moldes e usinagem de precisão até a produção em larga escala — apoiados por um robusto sistema de garantia de qualidade e um atendimento proativo ao cliente. Certificados sob ISO9001, ISO14001 e IATF 16949, buscamos continuamente excelência em qualidade, inovação e satisfação do cliente.
Mais de 100.000 unidades em estoque, com envio em 2 horas para produtos padrão.
Implementação de um sistema de inspeção em três etapas — verificação inicial de material, inspeção em processo e inspeção final.
Grande estoque e resposta rápida, garantindo entrega pontual com inspeção 100% do produto.
Faixa de Aplicação
A escolha preferida em vários setores.
FAQ
1. Para que serve um guia para matrizes de estampagem metálica?
Um marco guia para matrizes de estampagem metálica é usado para alinhar com precisão as seções superior e inferior de um matriz. Ele ajuda a manter a precisão durante as operações de estampagem, reduz o desgaste dos componentes e melhora o desempenho geral das ferramentas.
2. Quais materiais são comumente usados para guias?
Os postes guia são tipicamente fabricados com aço de rolamento de alta qualidade, como SUJ2 ou GCr15. Esses materiais oferecem excelente dureza, resistência ao desgaste e longa vida útil em aplicações industriais exigentes.
3. Os guias podem ser personalizados conforme requisitos específicos?
Sim. Diâmetros personalizados, comprimentos, estilos de montagem, tratamentos de superfície e requisitos de tolerância podem ser fabricados de acordo com desenhos do cliente ou especificações de aplicação.
4. Quais indústrias utilizam Postes Guia para Matrizes de Estampagem Metálica?
Esses guias são amplamente utilizados na fabricação automotiva, produção de eletrônicos, eletrodomésticos, componentes aeroespaciais, fabricação de metais, máquinas industriais e indústrias de ferramentas de precisão.
5. Como escolho o tamanho correto do poste guia?
O tamanho adequado depende da estrutura do chip, requisitos de carga, velocidade de operação e dimensões da ferramenta. Desenhos técnicos ou detalhes da aplicação podem ajudar a determinar a especificação mais adequada para o poste.
