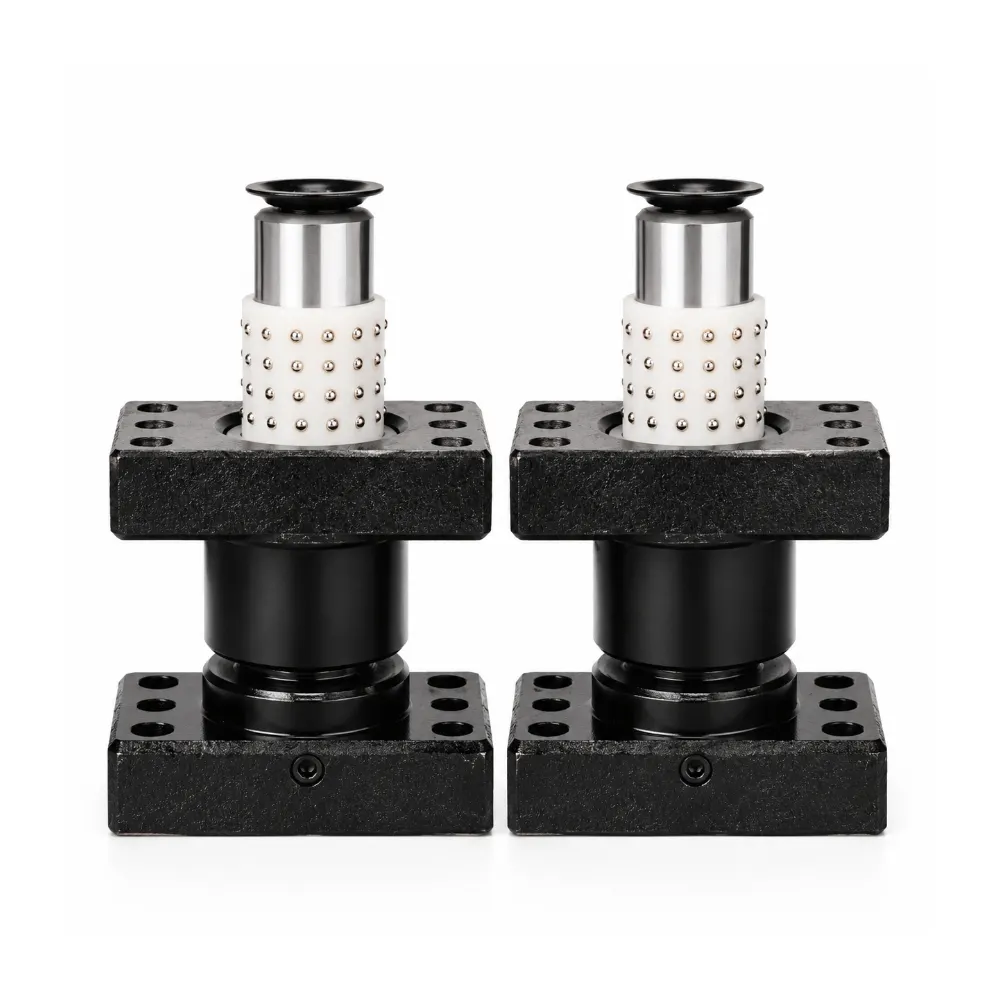

Pilar Independente de Guia de Bola
O Independent Ball Guide Pillar foi projetado para sistemas de molde de precisão, exigindo controle de movimento suave e alinhamento confiável. Seu mecanismo embutido de rolamento de esferas permite movimentos consistentes de rolamento com resistência extremamente baixa, melhorando a eficiência operacional em ambientes de produção de alto ciclo. Fabricado com aço endurecido com rebarbagem e tratamento térmico de precisão, oferece forte resistência ao desgaste e estabilidade dimensional. Comumente aplicado em moldes de injeção, matrizes de estampagem e equipamentos de automação, garante desempenho estável de guiamento e confiabilidade de ferramentas a longo prazo sob condições industriais exigentes.
- Garante um movimento suave da bola: Mantém desempenho estável de guiagem em rolamento.
- Aumenta a eficiência da operação em alta velocidade: Suporta ciclismo rápido e estável.
- Reduz a perda de energia por atrito: Melhora a eficiência mecânica no uso.
- Balanceia a Distribuição de Carga Aplicada: Aumenta a durabilidade e estabilidade estrutural.
Descrição do Produto
Introdução
O Pilar Independente de Guia de Bolas é um componente de guiagem de molde de precisão, projetado com uma estrutura integrada de rolamento de esferas para alcançar movimento ultrasuave, baixo atrito e alta precisão de posicionamento. É amplamente utilizado em moldes de injeção, matrizes de estampagem, sistemas de ferramentas de precisão e máquinas automatizadas, onde alinhamento estável e desempenho repetível são essenciais. O design independente da bola garante redução da resistência ao deslizamento e maior eficiência de guiagem durante operação contínua.
Fabricado com aço premium com rolamentos, como SUJ2 ou GCr15, o Pilar Guia de Bola Independente passa por usinagem de precisão, tratamento térmico a vácuo, esmerilamento cilíndrico e processos de superacabamento. Essas técnicas avançadas de fabricação proporcionam excelente dureza, resistência ao desgaste, estabilidade dimensional e resistência à fadiga. O sistema de bola embutida garante contato contínuo por rolamento, minimizando o desgaste da superfície e mantendo a precisão de guiamento a longo prazo mesmo sob condições de trabalho de alta carga.
Pilares Independentes de Guias de Bola são amplamente utilizados em matrizes progressivas, ferramentas de estampagem de alta velocidade, sistemas de molde por injeção, moldes de componentes automotivos, moldes de conectores eletrônicos e equipamentos industriais de precisão. Disponíveis em vários diâmetros, comprimentos e graus de tolerância, eles podem atender tanto aos requisitos padrão de molde quanto a projetos de engenharia personalizados. Serviços de fabricação OEM e ODM estão disponíveis com base em desenhos do cliente e especificações técnicas.
Especificações
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Pilar Independente de Guia de Bola |
| Material | SUJ2 / GCr15 Aço de Rolamento |
| Acabamento de Superfície | Polimento de Precisão e Polido |
| Dureza | HRC 58-62 |
| Faixa de Diâmetro | Ø10 mm – Ø120 mm |
| Faixa de comprimento | 80 mm – 1800 mm |
| Tipo Guiado | Guiamento independente de rolamento de esferas |
| Retidão | ≤0,003 mm/100 mm |
| Tratamento de Superfície | Hard Chrome Optional |
| Tipo de Instalação | Ajuste por pressão / Montagem Personalizada |
| Precisão de Inclinação | Alta Precisão / Ultra Precisão |
| Condição de Operação | Operação Industrial Contínua |
| Vida útil | Uso Industrial de Longo Prazo |
| Personalização | OEM & ODM Disponível |
Três aspectos principais de personalização, adaptados às suas necessidades
Combinar diferentes métodos de personalização para atender a diferentes requisitos.
Manufatura de Precisão, Qualidade Excelente
Desempenho Otimizado de Recirculação de Bolas
A estrutura independente da esfera garante contato contínuo de rolamento, melhorando a estabilidade do movimento e reduzindo as flutuações de resistência durante ciclos contínuos de operação do molde.
Aumenta a eficiência do movimento em alta velocidade
Projetado para sistemas de ferramentas de ciclo rápido, mantém um comportamento de guiamento suave mesmo sob condições de movimento rápido, apoiando uma produção eficiente.
Reduz a perda de energia durante a operação
O contato de rolamento de baixa fricção minimiza o consumo de energia e melhora a eficiência mecânica em uso industrial de longo prazo.
Melhora a Distribuição de Carga Estrutural
A orientação baseada em esfera distribui uniformemente a força entre superfícies de contato, reduzindo o estresse localizado e aumentando a durabilidade geral dos componentes.
Serviço Refinado, Tempo de Entrega Reduzido
Da revisão de design à entrega, oferecemos acompanhamento dedicado e individual durante todo o processo.
Consultoria → fornecer desenhos → revisão de projeto e orçamento → processamento de pedidos→, inspeção de qualidade → entrega pontual → acompanhamento pós-venda
Nossas Vantagens
Apoiados por mais de 25 anos de experiência em engenharia, nossa equipe oferece serviços abrangentes — desde o design personalizado de moldes e usinagem de precisão até a produção em larga escala — apoiados por um robusto sistema de garantia de qualidade e um atendimento proativo ao cliente. Certificados sob ISO9001, ISO14001 e IATF 16949, buscamos continuamente excelência em qualidade, inovação e satisfação do cliente.
Mais de 100.000 unidades em estoque, com envio em 2 horas para produtos padrão.
Implementação de um sistema de inspeção em três etapas — verificação inicial de material, inspeção em processo e inspeção final.
Grande estoque e resposta rápida, garantindo entrega pontual com inspeção 100% do produto.
Faixa de Aplicação
A escolha preferida em vários setores.
FAQ
O que é um Pilar Independente de Guia de Bola?
Um Pilar Independente de Guia de Esferas é um componente de guiagem de molde de precisão que utiliza um sistema de rolamento de esferas embutido para proporcionar alinhamento suave, de baixo atrito e preciso em aplicações de ferramentas.
Quais são as vantagens de um Pilar Independente de Guias de Bola?
Ele oferece atrito extremamente baixo, movimento de laminação estável, alta precisão de posicionamento, redução do desgaste e maior eficiência em operações de molde em alta velocidade.
Quais materiais são usados para os Pilares Independentes de Guias de Bola?
Elas são tipicamente feitas de aço SUJ2 ou GCr15, proporcionando alta dureza, excelente resistência ao desgaste e longa vida útil.
Pilares Independentes de Guias de Bola podem ser personalizados?
Sim. Diâmetros, comprimentos, tolerâncias, métodos de montagem, tratamentos de superfície e graus de precisão personalizados podem ser produzidos de acordo com as necessidades do cliente.
Onde os Pilares Independentes de Guias de Bola são comumente usados?
Eles são amplamente utilizados em moldes de injeção, matrizes de estampagem, sistemas de ferramentas progressivas, equipamentos de automação de alta velocidade, moldes automotivos e sistemas de fabricação eletrônica de precisão.
