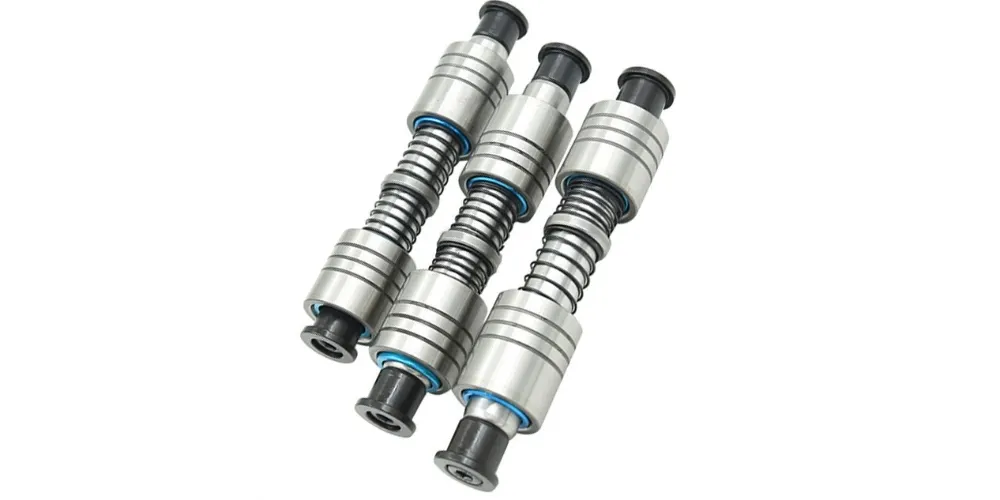

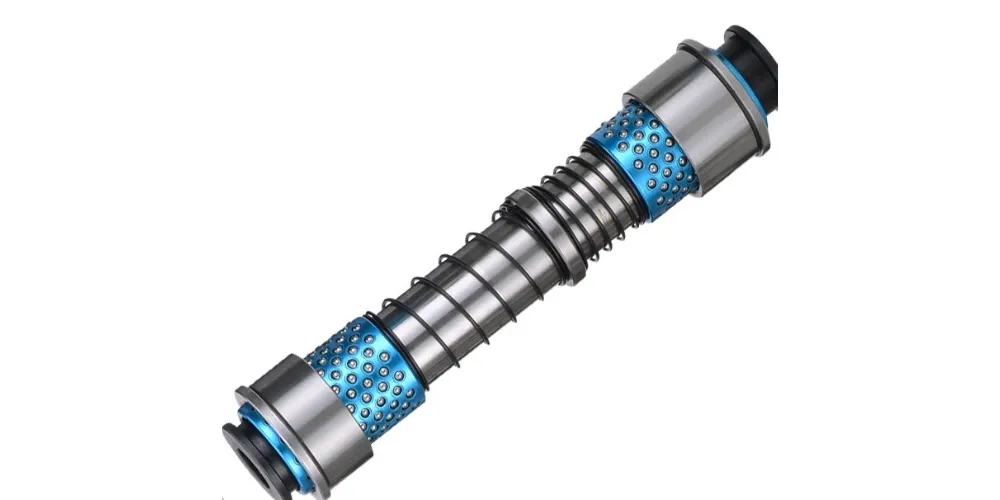

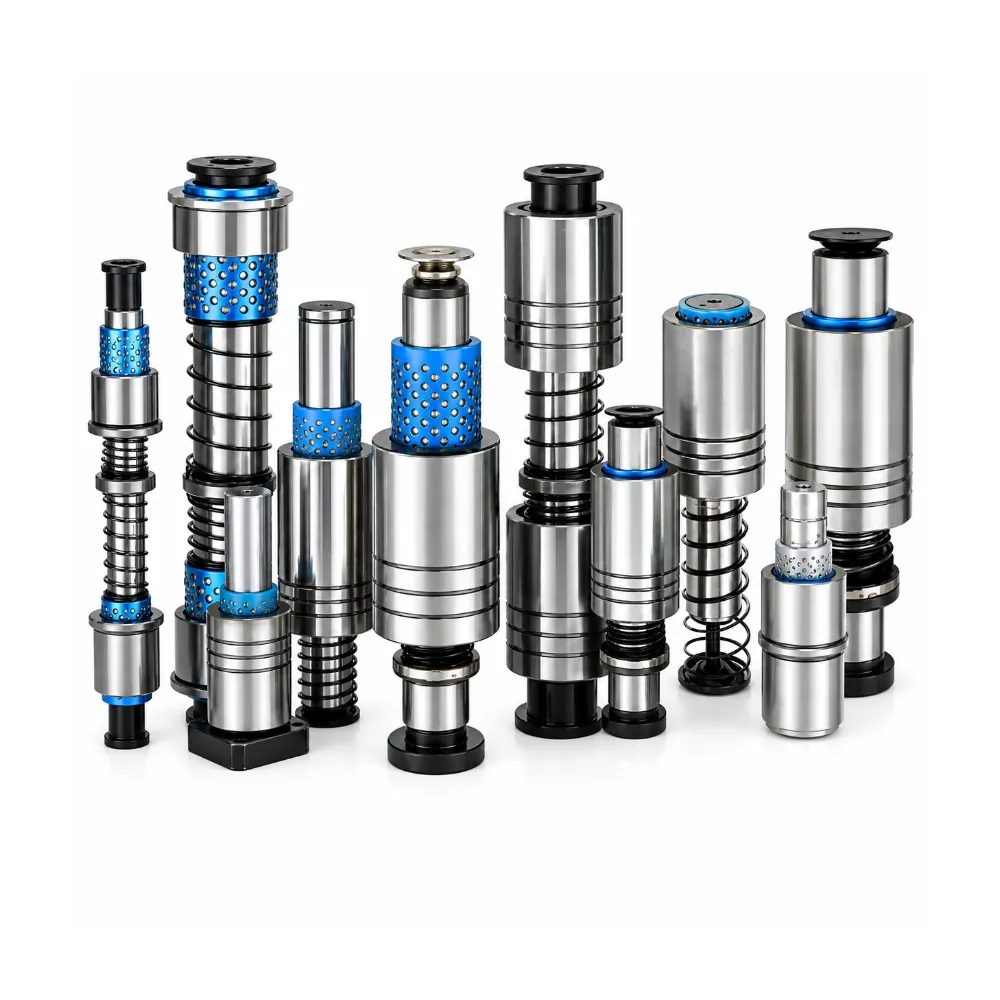

Pilar de Guia de Molde de Alta Velocidade
O High Speed Mold Guide Pillar foi desenvolvido para sistemas de ferramentas que operam em taxas de produção elevadas, onde precisão e durabilidade são essenciais. Fabricado com aço resistente premium para rolamentos, ele oferece rigidez excepcional, resistência ao desgaste e estabilidade dimensional sob movimento contínuo. A superfície de guiamento finamente moída permite um deslocamento suave enquanto mantém o alinhamento preciso do molde durante ciclos rápidos. Comumente usado em matrizes progressivas, moldes de conectores, ferramentas de estampagem de precisão e moldes de injeção de alta produção, ele ajuda a otimizar a eficiência e manter um desempenho de fabricação confiável.
- Mantém a Precisão Durante Altas Velocidades: Garante orientação precisa em ciclos rápidos.
- Reduz desvios dinâmicos de movimento: Ajuda a estabilizar componentes de molde que se movem rapidamente.
- Suporta Demandas de Produção Contínua: Funciona de forma confiável durante operações intensivas.
- Aumenta a Produtividade em Ciclos Rápidos: Melhora a eficiência na manufatura de alto volume.
Descrição do Produto
Introdução
O High Speed Mold Guide Pillar é um componente de guiagem de precisão projetado para moldes de alta velocidade, matrizes progressivas, ferramentas de estampagem e sistemas de moldagem por injeção de ciclo rápido. Projetado para manter uma precisão excepcional de alinhamento sob condições de operação rápida, ele ajuda a garantir um movimento estável do molde, redução de vibração e qualidade consistente do produto. Sua função de guiamento de precisão é fundamental para ambientes de manufatura de alta velocidade, onde precisão e confiabilidade impactam diretamente a eficiência da produção.
Fabricado com aço premium com rolamentos, como SUJ2 ou GCr15, o Pilar Guia de Molde de Alta Velocidade passa por processos avançados de tratamento térmico, moagem de precisão e polimento. Essas técnicas de fabricação proporcionam excelente dureza, resistência ao desgaste, estabilidade dimensional e resistência à fadiga. A superfície de guiamento com precisão minimiza o atrito e apoia um movimento suave durante operação contínua em alta velocidade, ajudando a prolongar a vida útil das ferramentas e reduzir as necessidades de manutenção.
Pilares Guias de Molde de Alta Velocidade são amplamente utilizados em matrizes de estampagem progressiva, moldes de conectores, moldes de componentes automotivos, moldes de peças eletrônicas, moldes de injeção de alto ciclo e equipamentos de automação de precisão. Disponíveis em múltiplos diâmetros, comprimentos e graus de tolerância, eles podem atender tanto a aplicações industriais padrão quanto a requisitos de engenharia personalizados. Serviços OEM e ODM estão disponíveis de acordo com desenhos do cliente e especificações técnicas.
Especificações
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Pilar de Guia de Molde de Alta Velocidade |
| Material | SUJ2 / GCr15 Aço de Rolamento |
| Acabamento de Superfície | Polimento de Precisão e Polido |
| Dureza | HRC 58-62 |
| Faixa de Diâmetro | Ø10 mm – Ø120 mm |
| Faixa de comprimento | 80 mm – 1800 mm |
| Tipo Guiado | Orientação de Precisão em Alta Velocidade |
| Retidão | ≤0,003 mm/100 mm |
| Tratamento de Superfície | Hard Chrome Optional |
| Tipo de Instalação | Ajuste por pressão / Montagem Personalizada |
| Precisão de Inclinação | Ultra Alta Precisão |
| Condição de Operação | Operação contínua em alta velocidade |
| Vida útil | Uso Industrial de Longo Prazo |
| Personalização | OEM & ODM Disponível |
Três aspectos principais de personalização, adaptados às suas necessidades
Combinar diferentes métodos de personalização para atender a diferentes requisitos.
Manufatura de Precisão, Qualidade Excelente
Mantém a precisão em velocidades elevadas
Projetado para preservar o alinhamento preciso durante ciclos rápidos de moldagem, ajudando a garantir uma qualidade de produção consistente em ambientes de manufatura exigentes.
Minimiza o desvio dinâmico de movimento
Fornece orientação estável sob altas velocidades de operação, reduzindo variações indesejadas de movimento que podem afetar o desempenho e a precisão das ferramentas.
Suporta a Produção em Massa Contínua
Projetado para operações de manufatura intensiva onde os componentes devem suportar uso prolongado sem comprometer a eficácia da orientação.
Aumenta a Produtividade em Ferramentas de Ciclo Rápido
O desempenho de guiamento confiável ajuda a melhorar a eficiência operacional e apoia o aumento da produção em aplicações de produção de alto volume.
Serviço Refinado, Tempo de Entrega Reduzido
Da revisão de design à entrega, oferecemos acompanhamento dedicado e individual durante todo o processo.
Consultoria → fornecer desenhos → revisão de projeto e orçamento → processamento de pedidos→, inspeção de qualidade → entrega pontual → acompanhamento pós-venda
Nossas Vantagens
Apoiados por mais de 25 anos de experiência em engenharia, nossa equipe oferece serviços abrangentes — desde o design personalizado de moldes e usinagem de precisão até a produção em larga escala — apoiados por um robusto sistema de garantia de qualidade e um atendimento proativo ao cliente. Certificados sob ISO9001, ISO14001 e IATF 16949, buscamos continuamente excelência em qualidade, inovação e satisfação do cliente.
Mais de 100.000 unidades em estoque, com envio em 2 horas para produtos padrão.
Implementação de um sistema de inspeção em três etapas — verificação inicial de material, inspeção em processo e inspeção final.
Grande estoque e resposta rápida, garantindo entrega pontual com inspeção 100% do produto.
Faixa de Aplicação
A escolha preferida em vários setores.
FAQ
O que é um pilar guia de molde de alta velocidade?
Um Pilar de Guia de Molde de Alta Velocidade é um componente de guiamento de precisão projetado para moldes de alta velocidade e sistemas de ferramentas que exigem alinhamento preciso durante ciclos operacionais rápidos.
Quais são as vantagens de um Pilar Guia de Molde Rápido?
Ele oferece alta precisão de posicionamento, movimento suave, redução de atrito, excelente resistência ao desgaste e desempenho estável em ambientes de produção de alto ciclo.
Quais materiais são comumente usados para pilares de guia de molde de alta velocidade?
Os Pilares Guias de Molde de Alta Velocidade são tipicamente fabricados em aço SUJ2 ou GCr15, oferecendo alta dureza, durabilidade e longa vida útil.
Pilares Guias de Molde Rápido Podem ser personalizados?
Sim. Diâmetros, comprimentos, tolerâncias, métodos de montagem, tratamentos de superfície e especificações especiais personalizados podem ser produzidos de acordo com desenhos e requisitos do cliente.
Onde os Pilares Guias de Molde Rápido são comumente usados?
Eles são amplamente utilizados em matrizes de estampagem progressiva, moldes de conectores, moldes de componentes automotivos, moldes de peças eletrônicas, moldes de injeção de alto ciclo e equipamentos de automação de precisão.
