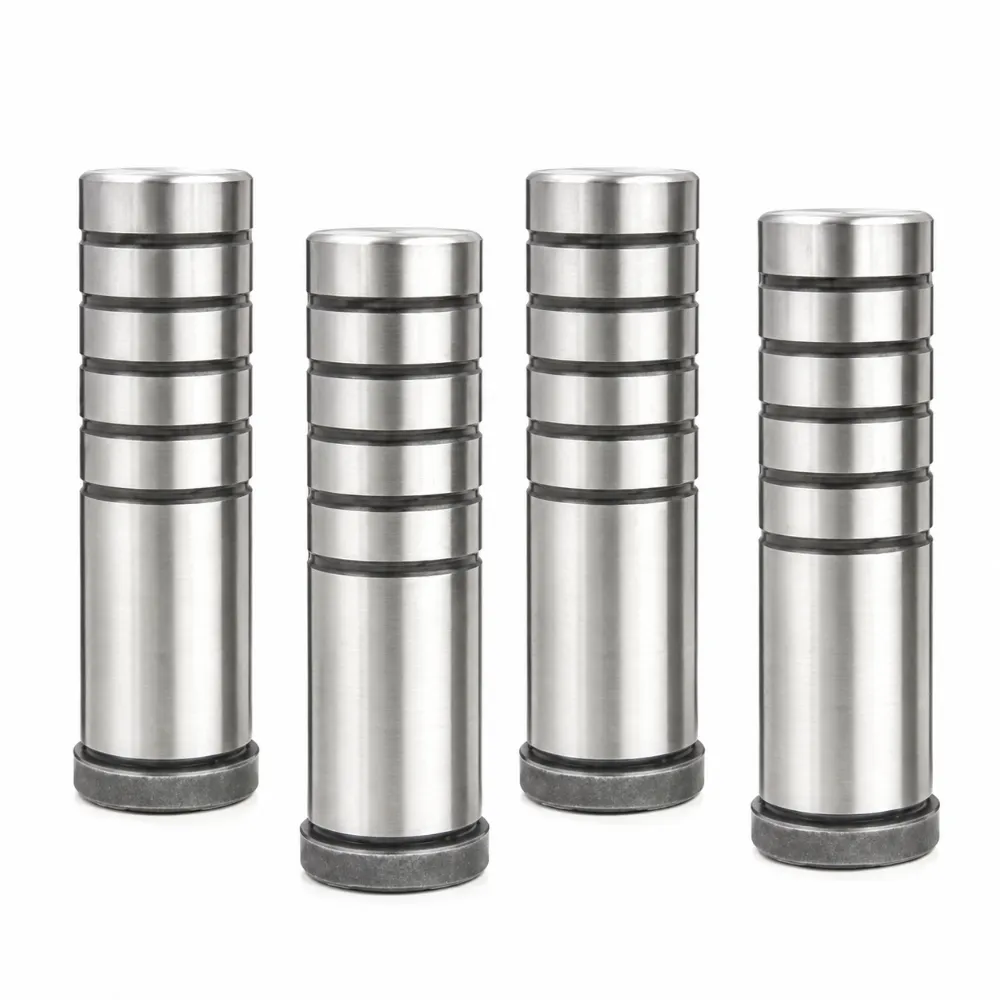

Guia da Placa Ejetora
O Poste Guia da Placa Ejetora foi projetado para suportar movimentos precisos dentro dos mecanismos de ejeção do molde e equipamentos de moldagem de precisão. Construído em aço de alta resistência e finalizado com tecnologia avançada de retificação, oferece excelente estabilidade estrutural e desempenho de guiamento confiável. O componente ajuda a manter um curso suave da placa ejetora enquanto reduz a resistência operacional e o estresse mecânico. Adequado para uma ampla gama de aplicações de moldagem por injeção, contribui para a maior eficiência do molde, maior consistência da produção e desempenho duradouro em ambientes industriais exigentes.
- Curso suave da placa ejetora: Garante um movimento estável durante a operação do molde.
- Estrutura de Aço de Alta Resistência: Proporciona durabilidade sob condições de trabalho exigentes.
- Redução do atrito durante a operação: Ajuda a melhorar a eficiência e a durabilidade dos componentes.
- Ideal para Moldes de Precisão: Suporta posicionamento preciso em conjuntos complexos.
Descrição do Produto
Introdução
O Poste Guia da Placa Ejetora é um componente de guiamento de precisão projetado para moldes de injeção, bases de moldes e sistemas de moldagem plástica. Instalado dentro do conjunto ejetor, ele fornece orientação linear precisa para a placa ejetora durante os ciclos repetidos de abertura e ejeção do molde. O alinhamento adequado do sistema ejetor é essencial para manter um movimento suave, evitar interferências de componentes e garantir a qualidade consistente do produto durante todo o processo de fabricação.
Fabricado com aço de rolamento de qualidade premium, como SUJ2 ou GCr15, o Guia da Placa Ejetora é produzido por meio de usinagem de precisão, tratamento térmico, retificação e polimento. Esses procedimentos de fabricação proporcionam excelente dureza, estabilidade dimensional e resistência ao desgaste. A superfície de precisão precisa ajuda a reduzir o atrito durante a operação, além de melhorar a precisão do movimento e estender a vida útil do sistema de molde. Sua construção robusta permite desempenho confiável sob condições de produção contínua e ambientes industriais exigentes.
Amplamente utilizados em peças plásticas automotivas, eletrônicos de consumo, componentes de dispositivos médicos, produtos de eletrodomésticos, moldes de embalagem e fabricação industrial de plásticos, os Postes Guias de Chapas Ejetor estão disponíveis em uma variedade de diâmetros e comprimentos para acomodar diferentes designs de moldes. Materiais personalizados, dimensões e tratamentos de superfície também podem ser fornecidos de acordo com os requisitos específicos da aplicação. Projetados para confiabilidade e operação de precisão a longo prazo, esses guias ajudam a melhorar a eficiência do molde, reduzir custos de manutenção e apoiar a produção estável em grande volume.
Especificações
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Guia da Placa Ejetora |
| Material | SUJ2 / GCr15 Aço de Rolamento |
| Acabamento de Superfície | Polimento de Precisão e Polido |
| Dureza | HRC 58-62 |
| Faixa de Diâmetro | Ø10 mm – Ø50 mm |
| Faixa de comprimento | 50 mm – 400 mm |
| Retidão | ≤0,003 mm/100 mm |
| Tratamento de Superfície | Placagem cromada dura opcional |
| Tipo Guiado | Guiamento de placa ejetora |
| Tipo de Instalação | Ajuste de Pressão |
| Precisão de Inclinação | Alta Precisão |
| Condição de Operação | Operação contínua de molde |
| Vida útil | Uso Industrial de Longo Prazo |
| Personalização | OEM & ODM Disponível |
Três aspectos principais de personalização, adaptados às suas necessidades
Combinar diferentes métodos de personalização para atender a diferentes requisitos.
Manufatura de Precisão, Qualidade Excelente
Orientação do Sistema de Ejeção Otimizado
Fornece suporte direcional confiável para conjuntos de placas ejetivas, ajudando a manter o movimento sincronizado e melhorando o desempenho geral do molde durante ciclos contínuos de produção.
Maior Confiabilidade Operacional do Mofo
Projetada para fornecer precisão consistente de guiamento sob condições de moldagem repetitiva, reduzindo interrupções inesperadas e apoiando uma eficiência estável na fabricação ao longo do tempo.
Ajuste de Precisão para Conjuntos de Molde
Fabricado com controle dimensional rigoroso para garantir integração precisa com sistemas ejetores, promovendo movimentos mais suaves e melhor compatibilidade dos componentes.
Adequado para Estruturas Complexas de Mofo
Projetado para funcionar eficazmente em moldes de múltiplas cavidades e configurações sofisticadas de ferramentas, onde orientação e posicionamento confiáveis são essenciais.
Serviço Refinado, Tempo de Entrega Reduzido
Da revisão de design à entrega, oferecemos acompanhamento dedicado e individual durante todo o processo.
Consultoria → fornecer desenhos → revisão de projeto e orçamento → processamento de pedidos→, inspeção de qualidade → entrega pontual → acompanhamento pós-venda
Nossas Vantagens
Apoiados por mais de 25 anos de experiência em engenharia, nossa equipe oferece serviços abrangentes — desde o design personalizado de moldes e usinagem de precisão até a produção em larga escala — apoiados por um robusto sistema de garantia de qualidade e um atendimento proativo ao cliente. Certificados sob ISO9001, ISO14001 e IATF 16949, buscamos continuamente excelência em qualidade, inovação e satisfação do cliente.
Mais de 100.000 unidades em estoque, com envio em 2 horas para produtos padrão.
Implementação de um sistema de inspeção em três etapas — verificação inicial de material, inspeção em processo e inspeção final.
Grande estoque e resposta rápida, garantindo entrega pontual com inspeção 100% do produto.
Faixa de Aplicação
A escolha preferida em vários setores.
FAQ
O que é um guia de placa ejetora?
Um Guia de Placa Ejetora é um componente de precisão usado em moldes de injeção para guiar a placa ejetora durante os ciclos de ejeção. Isso ajuda a manter um movimento preciso e a operação estável do molde.
Quais materiais são comumente usados para postes guia de placas ejetoras?
A maioria dos pinos guia de placas ejetora é fabricada em aço de suporte de alta qualidade, como SUJ2 ou GCr15. Esses materiais oferecem excelente dureza, resistência ao desgaste e longa vida útil.
Onde são usados os pinos guia para placas ejetoras?
Eles são amplamente utilizados em moldes de injeção para peças automotivas, eletrônicos de consumo, dispositivos médicos, eletrodomésticos, produtos de embalagem e componentes plásticos industriais.
Os Pinos Guia da Placa Ejetora podem ser personalizados?
Sim. Diâmetros, comprimentos, materiais, tolerâncias e tratamentos de superfície personalizados podem ser produzidos de acordo com desenhos do cliente e requisitos específicos de moldes.
Quais são os benefícios de usar um Guia de Placa Ejetora?
Ele ajuda a melhorar o alinhamento das placas ejetoras, garante um movimento mais suave, reduz o desgaste dos componentes, aumenta a confiabilidade do molde e apoia a qualidade consistente da produção durante longos períodos operacionais.
