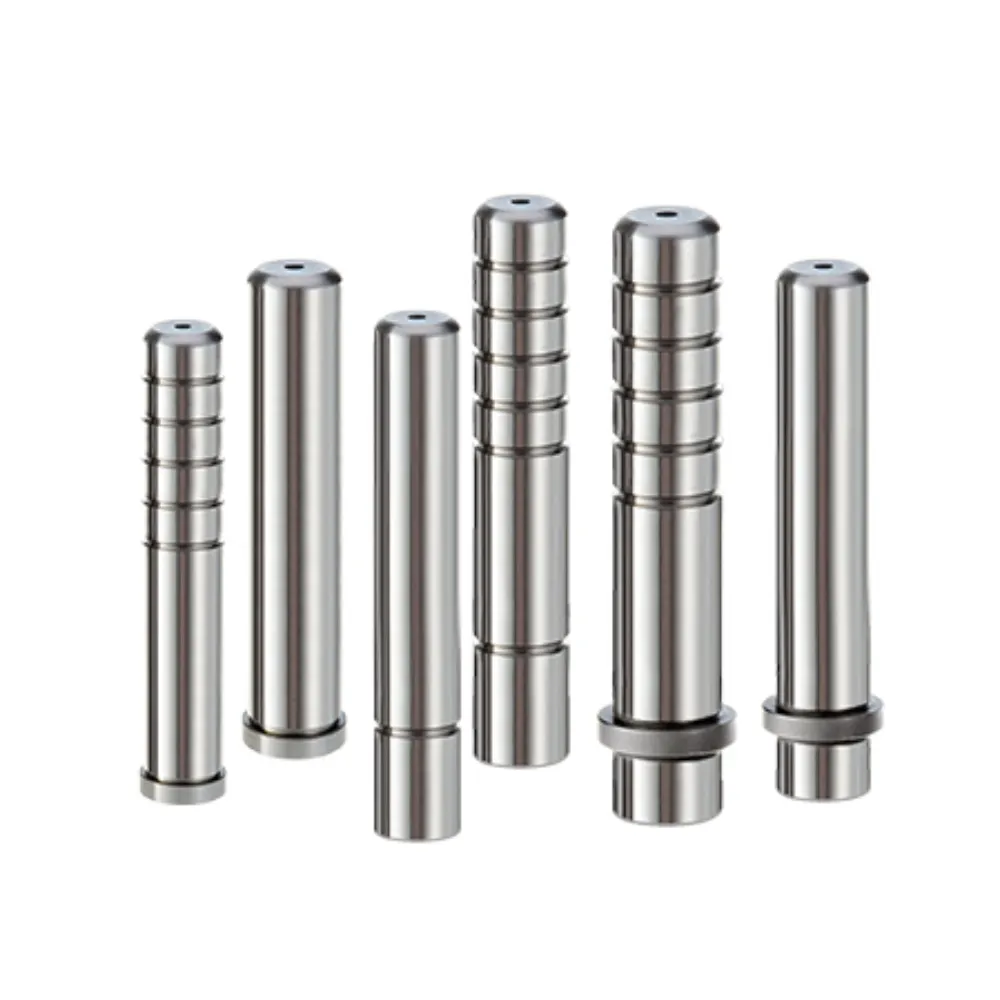

Pilar de Guia da Placa Ejetora
O pilar guia da placa ejetora é um elemento-chave de posicionamento usado em sistemas de ejeção de moldes para manter o movimento controlado dos componentes do ejetor. Ele garante um alinhamento preciso entre as placas móveis durante cada ciclo de moldagem, Apoiar operação estável em equipamentos de moldagem por injeção. Feito de aço liga tratado termicamente, Ele proporciona resistência estrutural confiável e desempenho consistente sob tensões repetidas. Sua superfície com acabamento preciso ajuda a reduzir o atrito e apoia a operação eficiente em ambientes de produção industrial automatizada que exigem estabilidade a longo prazo.
- Sistema de Guiagem por Movimento Vertical Preciso: Garante um controle estável da trajetória da placa ejetora
- Alto desempenho em rigidez estrutural: Mantém força sob estresse operacional contínuo
- Interface de Contato por Atrito Minimizado: Reduz o desgaste durante ciclos repetitivos de moldagem
- Alinhamento Consistente a Longo Prazo: Garante precisão estável no posicionamento ao longo do tempo
Descrição do Produto
Introdução
O pilar guia da placa ejetora é um componente de molde projetado com precisão usado para garantir alinhamento preciso e movimento controlado das placas ejetora e desmembrante em sistemas de moldagem por injeção. Ele desempenha um papel fundamental na manutenção da estabilidade durante os ciclos de abertura e fechamento do molde, ajudando o mecanismo ejetor a funcionar de forma suave e consistente. Isso o torna uma parte essencial dos conjuntos de moldes de alta precisão usados em ambientes de manufatura modernos.
Fabricado a partir de aço liga endurecida com processos finos de moagem, O pilar guia da placa ejetora oferece excelente resistência, Resistência ao desgaste, e estabilidade dimensional. Sua superfície lisa reduz o atrito entre componentes móveis, minimizando o desgaste mecânico e melhorando a eficiência do funcionamento do molde. A estrutura robusta garante desempenho confiável mesmo sob condições de produção de alta velocidade e alta carga, tornando-o adequado para uso industrial contínuo.
O pilar guia da placa ejetora pode ser personalizado em diâmetro, Comprimento, e tolerância para atender a requisitos específicos de design de molde. É compatível com padrões internacionais como a ISO, DE, e JIS, e também pode ser produzido segundo desenhos OEM. Amplamente utilizado em moldes de injeção, Peças plásticas automotivas, e sistemas de ferramentas industriais de precisão, Ele oferece desempenho estável de guiamento e longa vida útil em aplicações de produção exigentes.
Especificações
| Item | Descrição |
|---|---|
| Nome do produto | Pilar de Guia da Placa Ejetora |
| Tipo | Post de Guias de Mofo |
| Material | SUJ2 / GCr15 / 100Cr6 / SKD aço |
| Dureza | HRC 58–62 |
| Tratamento de Superfície | Rectificação de precisão / tratamento térmico |
| Retidão | ≤ 0.005 mm |
| Arredondamento | ≤ 0.003 mm |
| Concensicidade | ≤ 0.01 mm |
| Faixa de comprimento | 100 mm – 1000 mm (personalizável) |
| Tolerância | Desenho padrão ISO / DIN ou OEM |
Três Aspectos Principais de Personalização, Adaptado às Suas Necessidades
Combinar diferentes métodos de personalização para atender a diversos requisitos.
Manufatura de Precisão, Qualidade Excelente
Controle de Alinhamento de Ejeção Estável
Garante o posicionamento preciso das placas ejetora ao longo dos ciclos de moldagem, mantendo a precisão consistente do movimento e reduzindo riscos de desalinhamento durante operações repetidas de moldagem por injeção em alta velocidade.
Distribuição Mecânica Aprimorada de Carga
Distribui uniformemente as forças operacionais entre as superfícies guias, Reduzir a concentração localizada de tensões e melhorar a estabilidade estrutural sob condições contínuas de trabalho com moldes.
Proteção Aprimorada contra Desgaste Superficial
A moagem de precisão e o tratamento térmico melhoram a dureza superficial, reduzindo danos por abrasão e mantendo a durabilidade a longo prazo em ambientes de molde de alta fricção.
Eficiência Otimizada da Operação do Molde
Suporta um movimento mais suave da placa ejetora, Redução da resistência e ajuda a reduzir o tempo de ciclo em sistemas automatizados de produção por moldagem por injeção.
Serviço Refinado, Tempo de Entrega Reduzido
Da revisão de projeto à entrega, Oferecemos acompanhamento dedicado e individualizado durante todo o processo.
Consultoria → Fornecer Desenhos → Revisão de Projetos & Orçamento → Processamento → Inspeção de Qualidade → Entrega Pontual → Acompanhamento Pós-venda
Nossas Vantagens
Apoiado por mais de 25 anos de experiência em engenharia, Nossa equipe oferece serviços abrangentes — desde design personalizado de moldes e usinagem de precisão até produção em larga escala — apoiados por um robusto sistema de garantia de qualidade e um atendimento ao cliente proativo. Certificado sob ISO9001, ISO14001, e IATF 16949, Buscamos continuamente excelência em qualidade, Inovação, e satisfação do cliente.
Mais de 100,000 Unidades em estoque, com envio em 2 horas para produtos padrão.
Implementação de um sistema de inspeção em três estágios — verificação inicial de material, Inspeção em Processo, e inspeção final.
Grande estoque e resposta rápida, Garantindo entrega pontual com inspeção 100% do produto.
Faixa de Aplicação
A escolha preferida em diversos setores.
FAQ
Q1: Para que serve um pilar guia de placa ejetora?
Ele é usado para guiar e suportar placas ejetora em moldes de injeção, Garantindo um movimento preciso e estável durante a abertura e o fechamento do molde.
Q2: Quais materiais são usados para este produto?
Normalmente é feito de aço endurecido, como o GCr15, SUJ2, ou 100Cr6, oferecendo alta resistência e resistência ao desgaste.
Q3: Pode ser personalizado??
Sim, Diâmetro, Comprimento, Tolerância, e o tratamento superficial pode ser personalizado de acordo com diferentes requisitos de design de molde.
4º trimestre: É compatível com padrões internacionais??
Sim, é compatível com ISO, DE, e padrões JIS e pode corresponder à maioria dos sistemas globais de base de molde.
Pergunta 5: Onde é comumente usado?
É amplamente utilizado em moldagem por injeção, Produção de peças automotivas, Moldes de precisão, e sistemas de automação industrial.
