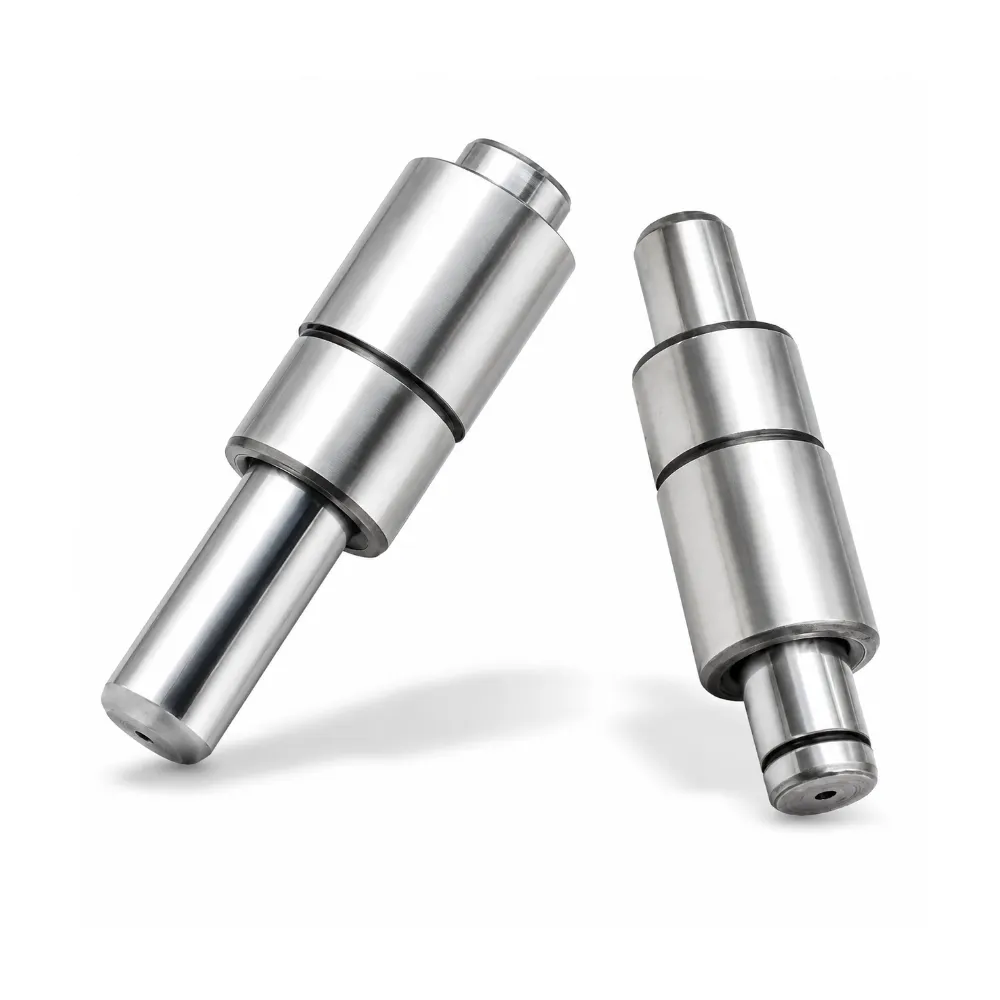

Pilar Guia Diagonal
O Pilar de Guia Diagonal é projetado para sistemas de moldagem que exigem controle posicional aprimorado e desempenho estável de guiamento em posições de montagem diagonais. Ele melhora o equilíbrio estrutural entre as metades do molde e apoia o alinhamento preciso durante ciclos repetidos de abertura e fechamento. Fabricado com aço endurecido com rolamentos e processos de retificação de precisão, oferece alta resistência, resistência ao desgaste e confiabilidade dimensional a longo prazo. Comumente usado em moldes de injeção, matrizes de estampagem e sistemas de ferramentas de precisão, ele ajuda a manter desempenho consistente em ambientes industriais complexos.
- Melhora o Equilíbrio do Alinhamento do Mofo: Melhora a estabilidade posicional em montagens.
- Suporta Estruturas Complexas de Ferramentas: Funciona bem em designs avançados de moldes.
- Distribui a carga mecânica de forma uniforme: Reduz o estresse localizado nos componentes.
- Melhora o controle da precisão da montagem: Garante precisão consistente durante a operação.
Descrição do Produto
Introdução
O Pilar Guia Diagonal é um componente de guiagem de molde de precisão, projetado para melhorar a precisão do alinhamento e a estabilidade operacional em moldes de injeção, matrizes de estampagem, bases de moldes e sistemas de ferramentas de precisão. Instalado em posições diagonais dentro dos conjuntos de moldes, ajuda a manter a correspondência precisa do molde e o movimento equilibrado durante as operações de abertura e fechamento. Esse projeto contribui para melhorar o desempenho de guiamento, reduzir o desgaste dos componentes e aumentar a consistência da produção.
Fabricado com aço premium com rolamentos, como SUJ2 ou GCr15, o Pilar Guia Diagonal passa por usinagem de precisão, tratamento térmico, moagem cilíndrica e processos de polimento. Esses métodos avançados de produção garantem excelente dureza, estabilidade dimensional, resistência ao desgaste e resistência à fadiga. A superfície de guiamento de precisão e moída proporciona interação suave com buchas guia e apoia a precisão do alinhamento a longo prazo sob operação industrial contínua.
Pilares Guia Diagonais são amplamente utilizados em moldes de injeção, matrizes progressivas, ferramentas de estampagem, moldes automotivos, moldes eletrônicos, bases de moldes de precisão e equipamentos de automação. Disponíveis em múltiplos diâmetros, comprimentos e graus de precisão, eles podem atender tanto aos requisitos padrão de moldes quanto a projetos de engenharia personalizados. Serviços de fabricação OEM e ODM estão disponíveis de acordo com desenhos do cliente e especificações técnicas.
Especificações
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Pilar Guia Diagonal |
| Material | SUJ2 / GCr15 Aço de Rolamento |
| Acabamento de Superfície | Polimento de Precisão e Polido |
| Dureza | HRC 58-62 |
| Faixa de Diâmetro | Ø10 mm – Ø120 mm |
| Faixa de comprimento | 80 mm – 1800 mm |
| Tipo Guiado | Orientação de Alinhamento Diagonal |
| Retidão | ≤0,003 mm/100 mm |
| Tratamento de Superfície | Hard Chrome Optional |
| Tipo de Instalação | Ajuste por pressão / Montagem Personalizada |
| Precisão de Inclinação | Alta Precisão |
| Condição de Operação | Operação Industrial Contínua |
| Vida útil | Uso Industrial de Longo Prazo |
| Personalização | OEM & ODM Disponível |
Três aspectos principais de personalização, adaptados às suas necessidades
Combinar diferentes métodos de personalização para atender a diferentes requisitos.
Manufatura de Precisão, Qualidade Excelente
Fortalece a Estabilidade do Alinhamento do Molde
O posicionamento diagonal melhora o equilíbrio geral de orientação do molde, ajudando a manter o movimento preciso da montagem e reduzindo problemas de produção relacionados ao alinhamento.
Melhora a Orientação em Ferramentas Complexas
Adequado para estruturas sofisticadas de molde que exigem suporte adicional de posicionamento para garantir operação confiável e desempenho consistente.
Reduz a Carga Desigual de Componentes
A ação de guiamento equilibrada ajuda a distribuir as forças operacionais de forma mais eficaz, minimizando o estresse localizado e estendendo a vida útil dos componentes.
Suporta desempenho de montagem de precisão
Oferece controle de alinhamento confiável que contribui para a maior precisão do molde e aprimoramento da qualidade da fabricação ao longo dos ciclos de produção.
Serviço Refinado, Tempo de Entrega Reduzido
Da revisão de design à entrega, oferecemos acompanhamento dedicado e individual durante todo o processo.
Consultoria → fornecer desenhos → revisão de projeto e orçamento → processamento de pedidos→, inspeção de qualidade → entrega pontual → acompanhamento pós-venda
Nossas Vantagens
Apoiados por mais de 25 anos de experiência em engenharia, nossa equipe oferece serviços abrangentes — desde o design personalizado de moldes e usinagem de precisão até a produção em larga escala — apoiados por um robusto sistema de garantia de qualidade e um atendimento proativo ao cliente. Certificados sob ISO9001, ISO14001 e IATF 16949, buscamos continuamente excelência em qualidade, inovação e satisfação do cliente.
Mais de 100.000 unidades em estoque, com envio em 2 horas para produtos padrão.
Implementação de um sistema de inspeção em três etapas — verificação inicial de material, inspeção em processo e inspeção final.
Grande estoque e resposta rápida, garantindo entrega pontual com inspeção 100% do produto.
Faixa de Aplicação
A escolha preferida em vários setores.
FAQ
O que é um Pilar Guia Diagonal?
Um Pilar Guia Diagonal é um componente de molde de precisão instalado em posições diagonais nos conjuntos de molde para melhorar a precisão do alinhamento e a estabilidade estrutural.
Qual é a função de um Pilar Guia Diagonal?
Sua função é melhorar o equilíbrio do posicionamento do molde, reduzir o desalinhamento durante a operação e garantir um movimento suave de abertura e fechamento dos moldes.
Quais materiais são usados para os Pilares Guia Diagonais?
Os pilares de guia diagonais são tipicamente feitos de aço SUJ2 ou GCr15, oferecendo alta dureza, resistência ao desgaste e longa vida útil.
Pilares Guia Diagonais podem ser personalizados?
Sim. Eles podem ser personalizados em diâmetro, comprimento, tolerância, tratamento de superfície e design de montagem de acordo com os requisitos e desenhos do cliente.
Onde os Pilares Guia Diagonais são comumente usados?
Eles são amplamente utilizados em moldes de injeção, matrizes de estampagem, sistemas de ferramentas progressivas, moldes automotivos, moldes de componentes eletrônicos e bases de moldes de precisão.
