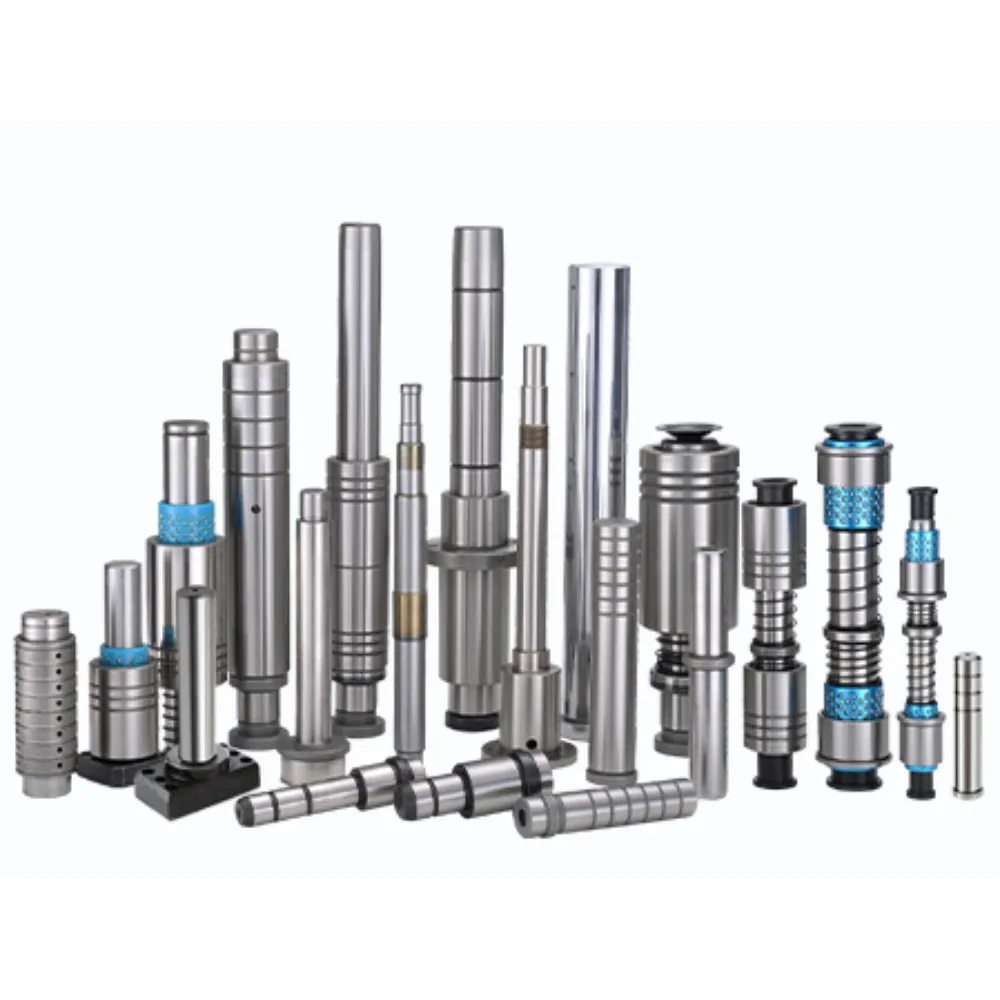

Pilar guia de 30mm
O pilar guia de 30mm é um componente central de posicionamento usado em moldes de precisão e sistemas industriais de ferramentas. Ele garante o alinhamento preciso entre as peças móveis do molde, mantendo um desempenho consistente de guiamento durante ciclos de produção repetidos. Construído com aço de liga endurecida com usinagem fina, oferece forte resistência estrutural e operação estável em ambientes exigentes. O componente é adequado para diversos conjuntos de moldes e suporta desempenho confiável tanto em aplicações de estampagem de alta velocidade quanto em aplicações de moldagem por injeção.
Descrição do Produto
Introdução
O pilar guia de 30mm é um componente de molde projetado com precisão, projetado para garantir alinhamento preciso e orientação estável em sistemas industriais de ferramentas. É amplamente utilizado em moldes de injeção, matrizes de estampagem e aplicações de fundição sob pressão, onde o posicionamento consistente entre os conjuntos de moldes superior e inferior é fundamental. Fabricado com aço endurecido de alta qualidade e processado com moagem fina, oferece excelente precisão dimensional e durabilidade a longo prazo sob condições de trabalho contínuas.
Com excelente resistência ao desgaste e alta dureza, o pilar guia de 30mm ajuda a reduzir o atrito e melhorar a eficiência geral do funcionamento do molde. Seu acabamento liso na superfície garante movimento estável quando combinado com buchas guia, minimizando o desgaste mecânico e estendendo a vida útil de todo o sistema de molde. O produto é adequado para ambientes de produção de alta velocidade e alta carga, mantendo a precisão mesmo após ciclos repetidos.
Este pilar guia pode ser personalizado em comprimento, tolerância e qualidade de material para atender a diferentes requisitos industriais. É compatível com padrões internacionais de molde como ISO, DIN e JIS, tornando-o adequado para aplicações globais. Seja usado na fabricação automotiva, em ferramentas de precisão ou em linhas de produção automatizadas, o pilar guia de 30mm oferece desempenho confiável e precisão consistente para sistemas modernos de molde.
Especificações
| Parâmetro | Valor |
|---|---|
| Diâmetro | 30 mm |
| Faixa de comprimento | 100–1000 mm |
| Classificação do Material | SUJ2 / 100Cr6 / GCr15 |
| Dureza | 58–62 HRC |
| Rugosidade da Superfície | Ra 0,2–0,8 μm |
| Tolerância de Retidão | ≤ 0,005 mm |
| Tolerância de Arredondamento | ≤ 0,003 mm |
| Tratamento térmico | Endurecido através do corpo / fortificado |
| Tipo de Aplicação | Alinhamento do molde / guiamento do cunho |
| Ambiente de Trabalho | Estampagem / moldagem por injeção de alta velocidade |
Três aspectos principais de personalização, adaptados às suas necessidades
Combinar diferentes métodos de personalização para atender a diferentes requisitos.
Manufatura de Precisão, Qualidade Excelente
Estabilidade Dimensional de Alta Duração
O pilar guia de 30mm mantém excelente consistência dimensional sob carga pesada, garantindo alinhamento preciso do molde e reduzindo desvios durante ciclos industriais contínuos de longo prazo.
Resistência ao desgaste aprimorada
Por meio de tratamento térmico avançado e acabamento superficial, o pilar guia resiste eficazmente à abrasão, minimizando danos superficiais e estendendo a vida útil em ambientes de moldagem de alta fricção.
Desempenho de Guiamento Suave
A retificação precisa garante contato ultra-suave com a superfície, permitindo movimento estável com buchas guia e reduzindo resistência, vibração e desgaste mecânico durante a operação do molde.
Suporte Confiável para Alta Carga
Projetado para condições de produção exigentes, o pilar guia proporciona forte integridade estrutural, mantendo posicionamento preciso mesmo sob alta pressão e ciclos repetidos de estampagem ou injeção.
Serviço Refinado, Tempo de Entrega Reduzido
Da revisão de design à entrega, oferecemos acompanhamento dedicado e individual durante todo o processo.
Consultoria → fornecer desenhos → revisão de projeto e orçamento → processamento de pedidos→, inspeção de qualidade → entrega pontual → acompanhamento pós-venda
Nossas Vantagens
Apoiados por mais de 25 anos de experiência em engenharia, nossa equipe oferece serviços abrangentes — desde o design personalizado de moldes e usinagem de precisão até a produção em larga escala — apoiados por um robusto sistema de garantia de qualidade e um atendimento proativo ao cliente. Certificados sob ISO9001, ISO14001 e IATF 16949, buscamos continuamente excelência em qualidade, inovação e satisfação do cliente.
Mais de 100.000 unidades em estoque, com envio em 2 horas para produtos padrão.
Implementação de um sistema de inspeção em três etapas — verificação inicial de material, inspeção em processo e inspeção final.
Grande estoque e resposta rápida, garantindo entrega pontual com inspeção 100% do produto.
Faixa de Aplicação
A escolha preferida em vários setores.
FAQ
P1: Para que serve um pilar guia de 30mm?
Ele é utilizado para alinhamento preciso em moldes de injeção, matrizes de estampagem e sistemas de ferramentas, garantindo um movimento estável e preciso do molde.
P2: Quais materiais são usados para os pilares guia?
Materiais comuns incluem aço endurecido como GCr15, SUJ2 ou 100Cr6, que oferecem alta resistência e resistência ao desgaste.
P3: O comprimento pode ser personalizado?
Sim, o pilar guia de 30mm pode ser personalizado em comprimento, tolerância e especificações de acordo com diferentes requisitos de molde.
P4: É compatível com padrões internacionais?
Sim, é compatível com os padrões ISO, DIN e GIS, e também pode igualar os sistemas HASCO e DME.
P5: Qual é a vida útil?
Com tratamento térmico e manutenção adequados, oferece longa vida útil mesmo sob condições de produção de alta carga e alta frequência.
